Медогонка 16-рамкова автоматична напівповоротна (ремінний привід) на рамку Дадан, Ø 1200 мм 16HABN

Медогонка 16-рамкова автоматична напівповоротна (далі - медогонка) призначена для вилучення бджолиного меду з розпечатаних соторамок під дією відцентрової сили.
Особливістю даної медогонки є конструкція ротора. Він має роздільні пластини. Касети при обертанні ротора прилягають не до ободу ротора а до роздільних пластин, які в свою чергу спираються на касети. Таким чином в тому ж діаметрі бака розміщується більше касет. Невеликий «недоворіт» касет сприяє кращому відкачуванню меду, так як чарунки теж розташовані під невеликим кутом до горизонту. Каркас ротора зварений з профільної труби, не має перетинок у верхній завантажувальній частині, що більш зручно при завантаженні-вивантаженні рамок. Ротор такої конструкції краще сприймає дисбаланс від нерівних по масі рамок, пружно компенсує його, коливання в меншій мірі передаються на саму медогонку, внаслідок чого вона стає стійкішою.

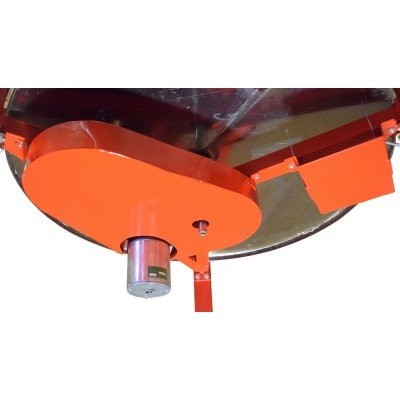

Електропривод являє собою 2-х ступінчасту ремінну передачу, закриту кожухом. Живлення електродвигуна - 24 В, постійного струму, може здійснюватись від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.
Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центру і повертаються при обертанні ротора медогонки в ту чи іншу сторону в залежності від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними важелями на блоці управління. Медогонка може працювати в ручному режимі або автоматичному.

Робота медогонки в ручному режимі (РВ)
Швидкість, напрямок і час обертання в цьому режимі встановлюються на пульті блоку управління вручну за допомогою відповідних важелів. Після закінчення обертання в одну із сторін, або натискання кнопки «Стоп» виконується витримка 22 сек. Після зупинки, коли буде світитися індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом – наприклад, включення реверсу або вхід в меню програмування.

Робота медогонки в автоматичному режимі
Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті управління одну з програм (Р1;Р2; Р3; Р4; Р5; Р6). Швидкість обертання, кількість поворотів а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну із сторін, як і в ручному режимі, виконується витримка 22 сек.

Характеристики автоматичного режиму
